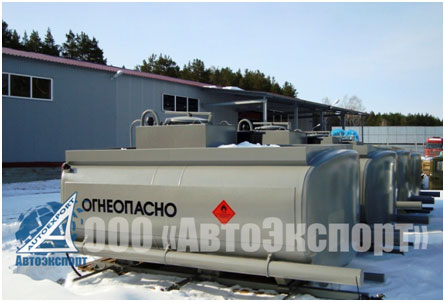

Автотопливозаправщик предназначен для транспортирования, кратковременного хранения и заправки светлыми нефтепродуктам автомобилей, различных механизмов и машин. Раздача нефтепродуктов осуществляется при помощи узла выдачи топлива.
Навесное оборудование для автотопливозаправщика монтируются на шасси различных марок и моделей.
|
ХАРАКТЕРИСТИКИ ЦИСТЕРНЫ В БАЗОВОЙ КОМПЛЕКТАЦИИ |
||
|
Номинальная вместимость цистерны, л |
1000 - 20000 |
|
|
Форма поперечного сечения |
Чемодан/ эллипс / круг |
|
|
Количество секций в цистерне |
1-4 |
|
|
Материал цистерны (обечайка, днища, волнорезы) |
Низколегированная сталь марки 09Г2С, толщиной 4 мм / 5 мм |
|
|
Волнорезы |
Полусферической формы, с инспекционными люками-лазами, смещенными от оси цистерны в шахматном порядке |
|
|
Крепление цистерны к надрамнику |
При помощи металлических стяжных лент |
|
|
Крышка горловины |
Стальная / Алюминиевая |
|
|
Устройство дыхательное |
УД 2-80 |
|
|
Донный клапан, мм |
Ду 80 мм, пневмоуправление клапаном из кабины, с дублированием ручного управления |
|
|
Лестница на площадку обслуживания заливной горловины |
Боковое / Заднее расположение |
|
|
Площадка обслуживания горловины |
Площадка из просечного металла с противоскользящим эффектом, оборудована поручнями |
|
|
Напорно-всасывающий рукав |
Ду 75 мм, длиной по 4 метра, с БРС Camlock - 2 шт. |
|
|
Пеналы для укладки напорно-всасывающих рукавов |
Металлические оцинкованные, по бокам цистерны – 2 шт. |
|
|
Электрооборудование |
4 габаритных фонаря по бокам цистерны |
|
|
ВАРИАНТЫ УСТАНАВЛИВАЕМЫХ НАСОСОВ И ИХ ХАРАКТЕРИСТИКИ |
||
|
Модели насосов |
СЦЛ-01А |
СВН-80 |
|
Страна-производитель |
Россия |
Россия |
|
Подача, куб.м/час |
38 |
38 |
|
Глубина самовсасывания, м, не менее |
4,5 |
6,5 |
|
Напор, м |
36 |
26 |
|
Потребляемая мощность, кВт |
7,5 |
7,5 |
|
Номинальная частота вращения, об/мин |
1500 |
1450 |
|
КПД насоса, % |
49 |
36 |
|
Масса насоса, кг |
59 |
18,5 |
|
Привод насоса |
от КОМ шасси |
|
|
УЗЕЛ ВЫДАЧИ ТОПЛИВА (УВТ) |
||
|
Расположение |
В металлическом ящике за кабиной или в заднем отсеке цистерны (в зависимости от комплектации) |
|
|
Пистолет раздаточный |
РКТ-20 / ДУ-25 |
|
|
Фильтр очистки топлива |
Ду 50 мм |
|
|
Счетчик жидкости |
ППО-25 |
|
|
Раздаточный рукав |
Ду 25 мм, длиной 6 метров |
|
|
Комплектация |
Цистерна оранжевого цвета с надписью «ОГНЕОПАСНО» с 3-х сторон, барабан заземления, проблесковые маячки оранжевого цвета – 2 шт., огнетушители ОП-8 в пластиковых пеналах – 2 шт., ящик для песка, светоотражающая маркировка цистерны, наклейки «Знак опасности», «Знак вещества, опасного для окружающей среды», ограничения скорости «50», кронштейн для информационной таблички класса опасности, калибровка приборов учета, тарирование цистерны |
|
|
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ |
||
|
||
*Технические характеристики, указанные на данной странице, носят информационно-справочный характер, так как параметры и иные эксплуатационные показатели зависят от желаемой покупателем комплектации транспортного средства.
